淺談被加殼ELF的調試
責編：admin ｜2015-05-28 09:17:23注：本文只討論如何調試被加殼的ELF文件，包括調試中的技巧運用及調試過程中可能遇到的問題的解決方法，不包含如何還原加固的DEX。本文將以某加殼程序和某加固為目標
ELF格式簡介：
ELF全稱：Executable and Linkable Format，是Linux下的一種可執行文件格式。 此種文件格式和WINDOWS一樣，常見分為兩種類型：
- 可執行文件(Executable File)，對應PE子類型：EXE
- 共享目標文件(Shared Object File)，后綴名：.so，對應PE子類型：DLL
ELF文件加載大概流程：
- 通過Section Header或者Program Header加載需要的鏡像數據 和WINDOWS PE加載機制不同，ELF有些文件數據是不會加載到內存鏡像中
- 加載SO NEED LIB和SYM 類似PE的Import_table
- 執行重定位(如果有) 類似PE的Reloc_table
- 執行INIT_ARRAY段或者INIT段（如果有，數組中的地址不等于0xffffffff，0表示結束）類似PE的TLS，已知的被加殼的ELF，殼代碼都出現在這兩個段里 PE中的TLS也常常出現在殼中，例如Vmprotect, Execryptor等
- 執行入口點代碼（如果有）
所有的上述加載流程代碼全部包含在linker.so里，可參看安卓源碼或逆向linker.so
?ARM CPU簡介：
1.指令集簡介：
ARMCPU采用RISC（精簡指令集）架構（X86是CISC，復雜指令集），指令等長，相對CISC架構更加省電，執行效率更高
2. ARM指令集三種類型：
ARM(4字節等長)，THUMB(2字節等長)，THUMB2(4字節等長)。這三種指令集可以在同一執行程序中切換，切換原則為：
ARM <–>THUMB，THUMB<–>ARM（PC的最高位確定指令集類型：1為THUMB；0為ARM）
THUMB<–>THUMB2（由27-31位決定）
thumb2其實就是thumb的擴展，其目的是為了一條4字節指令完成多條2字節指令
3.寄存器: *
通用寄存器：r0-r15
特殊寄存器：r13 = SP（棧地址）, r14 = LR（函數返回地址）, r15 = PC（當前指令流地址）
還包括CPSR，APSR，浮點等寄存器，具體可參照ARM指令集手冊
加殼SO的調試
1.ELF代碼執行順序
上面介紹了，加殼的SO的殼代碼都在INIT_ARRAY段和INIT段

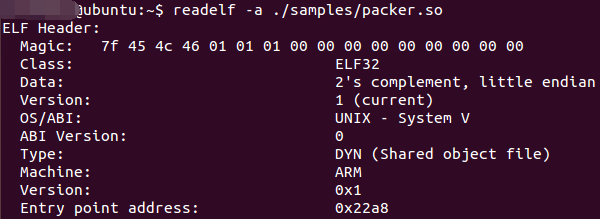

那我們先看下一個被加殼以后的SO，在linux下面用readelf -a命令查看ELF信息
在ELF-HEADER里我們看到有Entry，地址為0x22a8

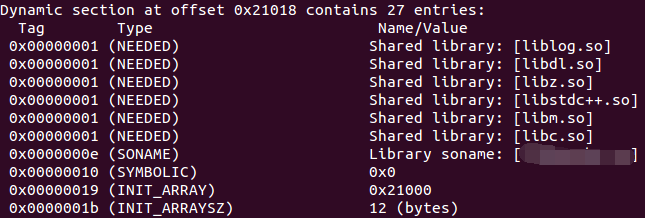

在動態段里看到了INIT_ARRAY數組，數組地址為0x21000，大小是12 BYTES
用IDA看看數組的內容
上面說了，-1為無效，0代表結束，那INIT有效地址僅是0x2418這個地址
也就是說，這個SO加載起來以后，會先從0x2418這個地址開始執行，執行完成后再去執行Entry

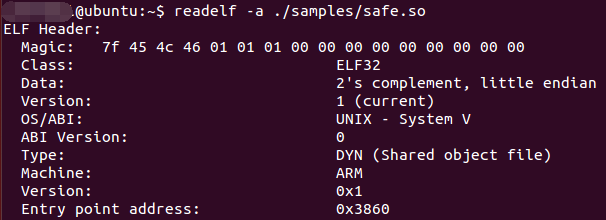

我們再來看下某加固的ELF信息
在ELF-HEADER里我們看到有Entry，地址為0x3860
DA打開某加固的文件時，會提示錯誤，不能打開，后面在Anti Anti Debugger中會講到為什么

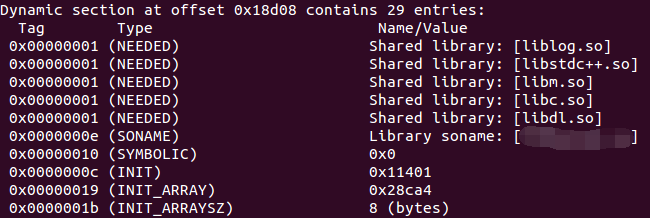

在動態段里看到了INIT_ARRAY數組，數組地址為0x28CA4，大小是8 BYTES
我們還看到了INIT段，地址是0x11401
我們在這里，總結下執行的順序：

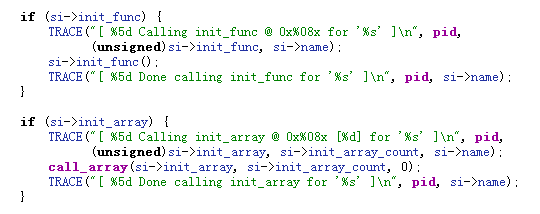

根據linker的代碼，當INIT段和INIT_ARRAY段都存在的情況下，先運行INIT段，再運行INIT_ARRAY段，否則單獨運行對應指向的函數，最后執行ENTRY
2. 自己準備SO_LOADER
調試SO和PE_DLL其實道理是一樣的，都需要一個宿主進程，這里要寫一個SO_LOADER，參看代碼如下，可通過NDK編譯。（代碼是王晨同學早期提供的）
3.環境準備：
這里選用IDA6.6做為調試器。
第一步：拷貝調試器到安卓手機上
命令：adb push android_server /data/local/tmp/and
這里為什么把android_server 改名成and呢~~~，其實就是為了避免被檢測出調試器，后面我在Anti Anti Debugger中會詳細說一下關于這部分的內容
第二步：啟動調試器
adb shell回車，進入/data/local/tmp/目錄，啟動調試器，啟動后畫面
第三步：重定向調試端口
adb forward tcp:23946 tcp:23946
至此手機端設置完畢，下面來看看IDA里如何設置

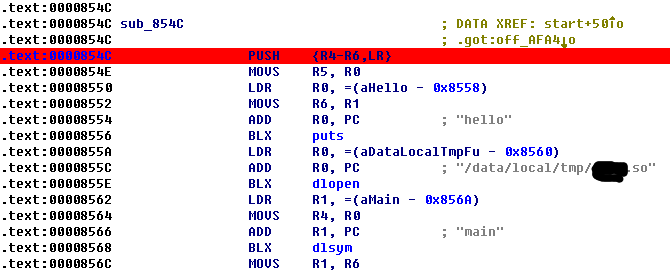

IDA加載我們自己寫的so_loader，在854C處，按F2下斷點

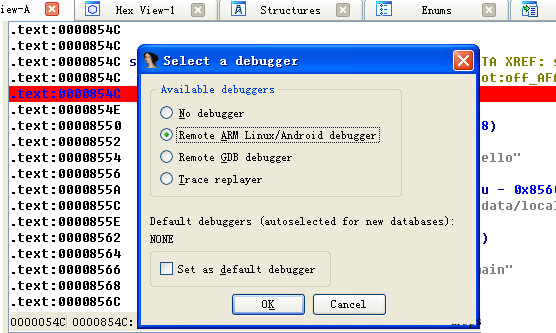

選擇菜單欄里面的Debuger-Select Debugger，選擇Remote Arm linux/Andoid debugger
點擊OK，然后F9運行

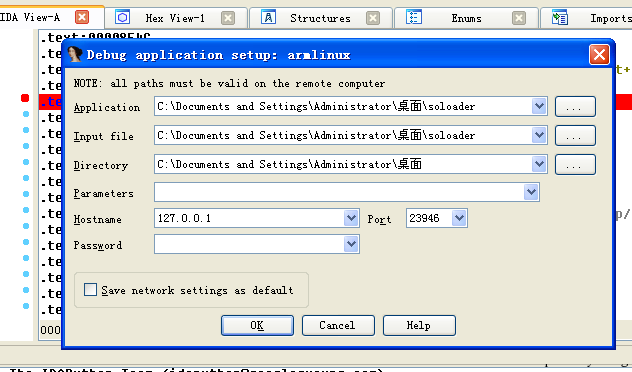

在配置里面，Hostname里面填入127.0.0.1，點擊OK

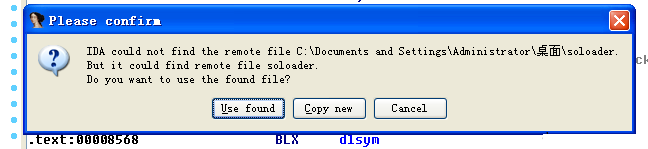

如果你的手機里面沒有這個文件，會提示你COPY，點擊確定即可，如果有這個文件，會出現下面的選擇，一般選擇USE FOUND就可以了，如果你要調試的程序有修改，選擇COPY NEW覆蓋一個新的進去

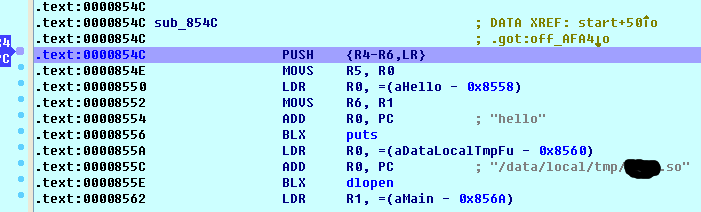

然后一路OK，就出現調試狀態了~~，當前PC就是剛才我們F2設置的斷點
4.如何斷住SO的INIT_ARRAY段和INIT段
上面說了，SO的加載在linker.so里完成，我們要做的，就是把斷點設置在linker.so里面
先找代碼，IDA打開linker.so，在string窗口里找
call_constructors_recursive,雙擊并查看引用

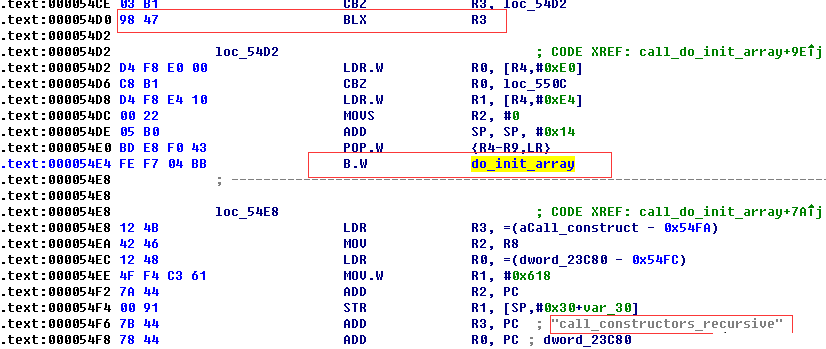

雙擊第二個引用處，然后往上找blx r3(init段的調用)，b.w xxxxxxxx(init_array段的調用)
好了，現在我們找到了地址0x54d0, 0x3af0這兩個地方，回到剛才調試的IDA里面，

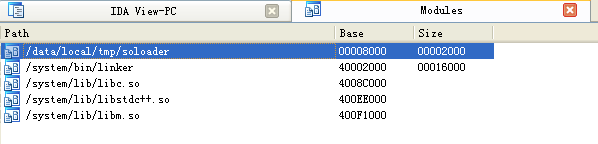

選擇菜單欄debugger-Debugger windows-module list打開進程模塊列表
linker.so的base是40002000,分別對應的兩個地址就是
0x40002000+0x54d0 = 0x400074d0 0x40002000+0x3af0 = 0x40005af0
我們在IDA View-PC窗口GO 過去
在0x74d0處，按C鍵，變成代碼.奇怪，為什么沒有反應！！而且在最下面的output window有如下提示
這里就是我說的很重要的問題了，上面我提到了，被調試的程序可以在3種指令集之間切換，這時的IDA并不知道當前要變成代碼的地址是ARM還是THUMB，這時我們需要對照靜態的來看，或者你對指令集絕對的熟悉，看到BYTE CODE就知道是哪種指令集
靜態中，顯然IDA給的是2字節指令，那必然是THUMB，我們需要把當前地址改成THUMB

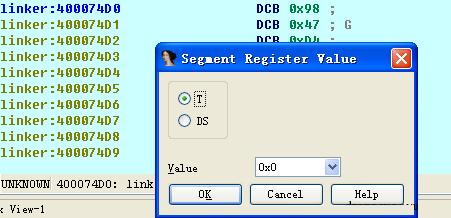

方法：按鍵盤的ALT+G，呼喚出窗口
T,DS不用管，我們只需要把VALUE改成1就是THUMB指令集了，變成1點擊OK以后

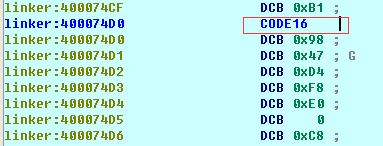

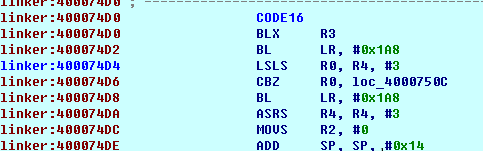

在原來的地址上出現了CODE16，這時我們再去C一次
C完以后，就出現代碼了！！！ARM和THUMB就是這么切換的，切記，切記

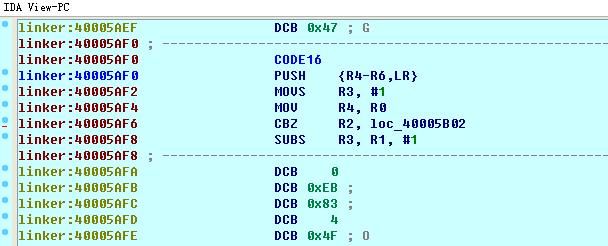

再看另外一個地址,0x400a5af0,按照同樣的方法再來一次
問題又來了，奇怪了，為什么下面不是指令？！這個是IDA的BUG，6.6版本對THUMB2指令在調試狀態的解析就是有問題。。。。，不過沒關系，我們往下看

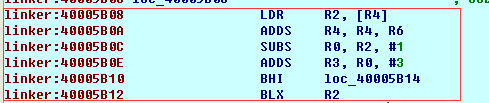

這段代碼才是最重要的，執行每一個init_array中地址的函數，就在blx r2這句。 至此，如何斷住INIT段和INIT_ARRAY段，就講完了，剩下的大家就自己調試吧
Anti Anti Debugger
1.Anti IDA
其實這種問題，是IDA解析ELF和linker解析ELF不一致造成的，IDA更加嚴格

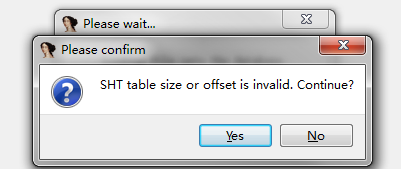

用ida打開某加固的so,提示
這個提示就是說，有個數據描述是無效的，我們來看看，是哪個。

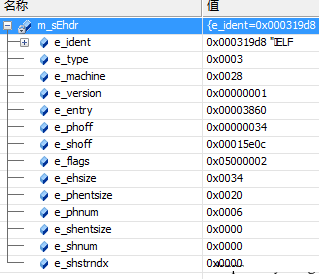

SHT說的就是Section Table，來看看ELF頭部數據如下

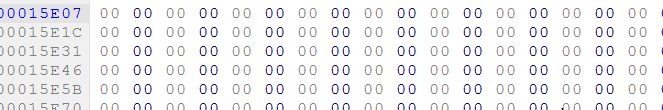

shoff就是這個值，我們用16進制編輯器過去看看
全是0，顯然這里有問題，我們首先要把這個值清0，保存文件。

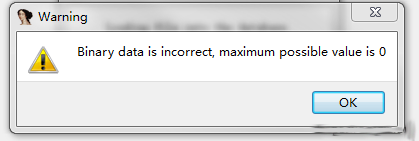

再次加載，還有問題，提示如下：
這次通過調試IDA的ELF插件，發現當PROGRAM HEADER中的物理偏移大于文件大小時，就會出現該錯誤。

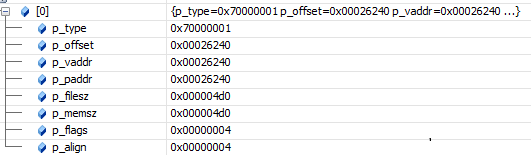

顯然，Program Header中的第一組數據，p_offset超過了文件大小，根據ELF結構，定位到該數據偏移，改成0，IDA加載成功
2.Anti Debugger
通過調試該加殼程序，總結他用到的方法：
方法1：檢測父進程的文件名
調用getppid，獲取父進程的id, open(“/proc/ppid/cmdline”)獲取父進程名稱，檢測常用調試器的名字，這就是上面我COPY文件時，為啥要把android_server變成隨意一個文件名的原因了
對策：修改getppid的返回值，隨便給一個可以用的就行了
其實還有其他方法可以獲取ppid，比如open(“/proc/pid/status”)，read這個handle的內容，在里面尋找ppid也行
方法2：異常陷阱
和WINDOWS的方法類似，設置一個trap，檢測調試器

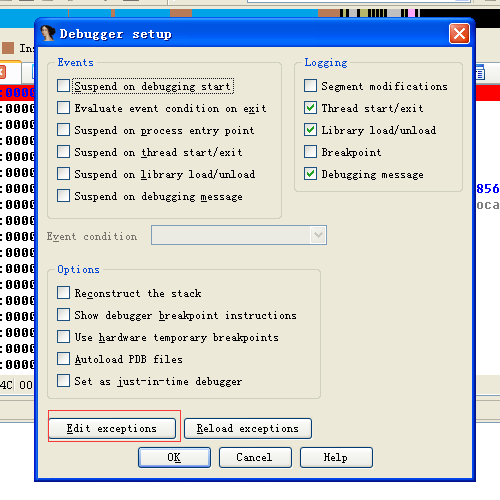

對策：IDA默認所有的trap都交給調試器處理，所以我們需要修改對應的設置。菜單選擇debugger-debugger options,點擊edit exceptions按鈕

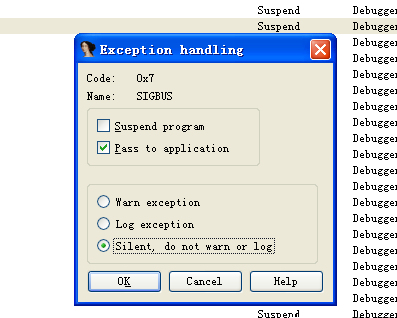

在trap上，右鍵編輯改成如下即可
當然，檢測調試器，還有很多方法，見招拆招就可以，這里就不詳述了
