記一次對GFW防火墻的探究

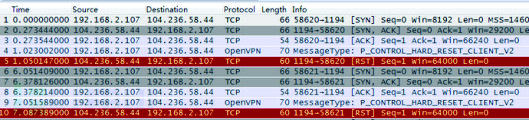

責編：mhshi ｜2015-06-08 15:48:38今日openVPN連不上了，抓包發現剛一握手結束便收到了一個RST包，導致一直連不上。
可以看到，三次握手剛完畢，客戶端發送第一個控制消息到服務端，便收到了服務端發送的RST數據包，一直如此。

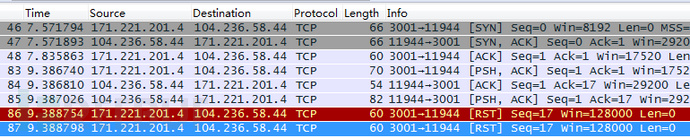

應該是有中間設備搞的鬼，于是我又到服務器端抓取了些數據：
果然的，服務器也收到了RST數據包，于是兩者的連接便斷開了。
再仔細分析下客戶端的RST數據包：

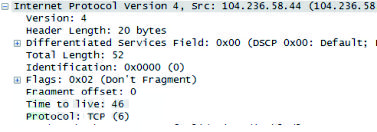

IP包的序號是12345，TTL是120。再看正常的數據包：
IP包的序號是0，TTL是46。很明顯RST數據包的TTL比正常的要大，而且每次RST的IP序號都是12345，應該是GFW沒錯了。
正常情況下初始的TTL是64，正常收到的TTL是46，跳數是15，說明我的電腦到服務器之間經過了15個路由設備。

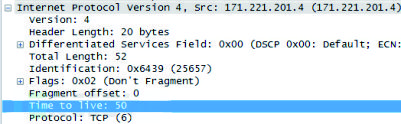

為了證明這點，查看服務端收到的正常數據包：
服務器收到的TTL是50，因為我的電腦還要經過內部的一個路由器，所以TTL差了1。
同時查看服務端RST數據包的TTL值：
TTL值為117，因此得到的信息如下：
客戶端->服務器：15、GWF->服務器：117、GFW->客戶端：120。
假設GFW每次發送的TTL值都固定不變且為x，則有：x-117+x-120=15；得x=126。

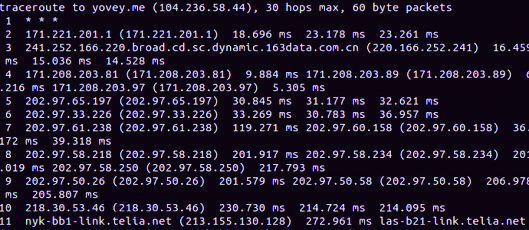

所以GFW和我的電腦的跳數應該是6：
圖示的應該就是GFW的位置。
接下來問題來了，她是怎么識別出openVPN流量的呢？
我猜測是根據數據包的特征來識別的，那么我單獨發送單個數據包，應該也會返回RST數據，根據這一理論，我用scapy發送了單個的數據包，內容和三次握手之后客戶端發送的第一個數據包一樣，但結果是失望的，并沒有收到RST數據包。
于是進一步猜測，TCP連接之后再發送相應的數據包，應該能收到RST，于是又根據這一理論，寫下了如下代碼：
from?scapy.all?import?* vpn_payload?=?"\x00\x0e\x38\x24\x5d\x21\xaa\x3a\x11\x2f\xb3\x00\x00\x00\x00\x00" conf.verb?=?0 vpn_s?=?IP(dst="yovey.me",id=12345)/TCP(sport=58620,dport=1194,flags="S",seq=0) print?"sending?syn" vpn_s.show() ans0,unans0?=?sr(vpn_s) print?"recv?packet,seq?=?",ans0[0][1].seq ans0[0][1].show() vpn_sa?=?IP(dst="yovey.me",id=12346)/TCP(sport=58620,dport=1194,flags="A",seq=1,ack=ans0[0][1].seq+1) print?"sending?ack" vpn_sa.show() ans1,unasn1?=?sr(vpn_sa,timeout=1) vpn?=?IP(dst="yovey.me",id=12347)/TCP(sport=58620,dport=1194,flags="PA",seq=1,ack=ans0[0][1].seq+1)/vpn_payload print?"sending?vpn?payload" ans2,unasn2?=?sr(vpn) ans2[0][1].show()
運行程序，還是沒有收到RST數據包。
于是我打開tcpdump，抓取了發包過程的數據包，發現了問題：
在服務器返回syn+ack之后，客戶端居然發送了RST到服務器，導致連接斷開。經過短暫的思考，才明白客戶端網卡在收到來自服務器的syn+ack之后，發現并沒有進程在監聽該數據包的端口，于是發送了RST數據包給服務器。
必須讓客戶端不發送RST數據包才行，想到可以通過iptable來過濾數據包，于是在iptable中添加如下規則：
iptables?-t?filter?-A?OUTPUT?-p?tcp?--tcp-flags?RST?RST?-j?DROP

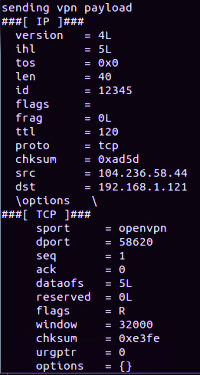

再運行程序，一切都在計劃之中：
還是熟悉的IP序號，還是熟悉的TTL，看來GFW已經可以根據連接來識別流量了，真是下了血本啊。
想到建立連接，我立馬聯想到不用建立連接的UDP，是不是UDP數據只需要根據單個數據包就能識別了？于是將服務器配置成UDP模式，再次打開openVPN，特么的居然連上了！于是問題解決了，將配置改成UDP就能正常連接了。
